Устройство Angara X не измеряет количество топлива самостоятельно. Оно получает данные от штатного датчика уровня топлива автомобиля и пересчитывает их в литры.

Поэтому точность отображения напрямую зависит от того, какое количество топлива способен определить штатный датчик уровня топлива автомобиля.

Именно из-за этого у некоторых пользователей возникает вопрос: почему после заправки полного бака устройство показывает не 70 литров, а, например, «>60 л»?

На самом деле это не ошибка, а особенность работы штатного датчика уровня топлива.

Особенности работы штатного датчика уровня топлива

Поплавок датчика имеет два крайних положения: нижнее и верхнее.

Когда топлива становится очень мало, поплавок опускается до нижнего упора и дальше двигаться уже не может. Ниже этого уровня автомобиль уже не способен определить, сколько топлива осталось в баке.

Точно такая же ситуация возникает и при полном баке.

Поплавок достигает верхнего положения раньше, чем бак будет полностью заполнен. После этого можно долить еще несколько литров топлива, но положение поплавка уже не изменится.

Поэтому для автомобиля, а значит и для Angara X, нет никакой разницы между 62, 66 или 70 литрами топлива. Во всех этих случаях датчик сообщает одно и то же значение — бак полностью заполнен.

Именно поэтому устройство отображает значение вида «>60 л» или «>62 л». Это означает, что топлива в баке больше максимального количества, которое способен определить штатный датчик уровня топлива.

Важно понимать, что это ограничение связано не с устройством Angara X, а с конструкцией штатной топливной системы автомобиля.

Почему некоторые приложения показывают все 70 литров?

Иногда пользователи сравнивают показания Angara X с другими приложениями и замечают, что те после заправки отображают полный объем бака — например, 70 литров.

На первый взгляд кажется, что такие приложения работают точнее. На самом деле это не так.

Обычно такие программы условно считают момент достижения поплавком верхнего положения полностью заполненным баком и продолжают отображать 70 литров до тех пор, пока уровень топлива не опустится ниже верхней границы измерения.

Например, если после заправки полного бака израсходовать 5 литров топлива, в баке останется около 65 литров. Несмотря на это, подобное приложение все равно будет показывать 70 литров, поскольку положение поплавка еще не изменилось.

Angara X работает иначе.

Если определить точное количество топлива уже невозможно, устройство честно показывает, что топлива в баке больше максимально измеряемого значения, а не отображает недостоверные цифры.

Нужно ли выполнять самостоятельную калибровку?

В большинстве случаев — нет.

Для всех автомобилей Mitsubishi Pajero Sport III со штатным топливным баком объемом 70 литров необходимые параметры уже определены экспериментально и записаны в устройство.

Этих значений достаточно для большинства пользователей.

Самостоятельная калибровка требуется только в двух случаях:

– установлен топливный бак нестандартного объема;

– требуется максимально точное отображение количества топлива именно для вашего автомобиля.

Во всех остальных случаях рекомендуется оставить заводские значения без изменений.

Самостоятельная калибровка

Процедура калибровки достаточно трудоемкая. Кроме того, она требует практически полного опустошения топливного бака, поэтому выполнять ее рекомендуется только при реальной необходимости.

Если стандартная точность вас устраивает, выполнять ее не требуется.

Настройка минимального значения

Минимальное значение определяется в тот момент, когда штатная приборная панель впервые обнаруживает наличие топлива в баке.

Для этого необходимо полностью освободить бак от топлива либо оставить минимальное количество топлива, при котором двигатель еще способен устойчиво работать.

После этого начинайте постепенно доливать топливо.

По мере заполнения бака следите за штатной индикацией уровня топлива.

Как только на приборной панели начнет мигать первое деление указателя уровня топлива, это означает, что приборная панель впервые увидела наличие топлива в баке.

Именно это количество топлива необходимо записать в параметр «Минимальное значение».

Если калибровка начинается с полностью сухого бака, устройство будет показывать фактическое количество топлива в баке.

Если же калибровка начинается с минимального количества топлива, при котором двигатель еще способен работать, устройство будет отображать запас топлива, доступный именно для работы двигателя.

На практике второй вариант обычно оказывается более удобным, поскольку до появления прочерков водитель знает, сколько топлива еще остается для нормальной работы двигателя.

Настройка максимального значения

После настройки минимального значения продолжайте заполнять бак, не начиная отсчет литража заново. То есть если при определении минимального значения в баке уже находилось, например, 4 литра топлива, дальнейшая заправка продолжается именно с этого значения.

До тех пор, пока уровень топлива далек от полного бака, топливо можно доливать достаточно большими порциями, например по 5–10 литров.

Когда на приборной панели останется примерно два деления до полного бака, рекомендуется перейти на доливку по одному литру. Это позволит максимально точно определить момент появления последнего деления указателя уровня топлива.

Следует учитывать, что штатная приборная панель обновляет показания уровня топлива с задержкой. Поэтому после каждой доливки рекомендуется немного подождать либо выключить и снова включить зажигание. После включения зажигания приборная панель сразу отображает фактическое положение поплавка без задержки.

Как только на приборной панели впервые загорится последнее деление указателя уровня топлива, запишите количество топлива, которое находится в баке в этот момент.

Именно это значение необходимо внести в параметр «Максимальное значение».

После этого можно продолжать заправку, однако дальнейшее увеличение количества топлива уже не приведет к изменению показаний приборной панели, так как поплавок достиг своего верхнего положения. Именно поэтому устройство будет отображать значение вида «>60 л» или «>62 л», показывая, что топлива в баке больше максимального значения, которое способен определить штатный датчик уровня топлива.

Если что-то пошло не так

Если в процессе самостоятельной калибровки были введены неверные значения или полученный результат вас не устраивает, всегда можно вернуться к заводским настройкам.

Для этого откройте раздел «По умолчанию» в меню корректировки бака и нажмите кнопку Enter, удерживая ее около 3 секунд, до звукового сигнала.

После этого будут восстановлены заводские параметры, определенные для штатного топливного бака Mitsubishi Pajero Sport III.

Также следует учитывать, что если значения минимального и максимального уровня в памяти устройства равны 0, Angara X автоматически использует заводские значения:

– 3 литра — минимальное количество топлива, которое штатная приборная панель начинает определять после появления первого деления указателя уровня топлива.

– 59 литров — максимальное количество топлива, которое на штатном топливном баке штатная приборная панель способна определить до момента, когда загорается последнее деление указателя уровня топлива. После этого топлива в баке может становиться больше, однако поплавок уже достигает своего верхнего положения, поэтому дальнейшее увеличение количества топлива автомобиль определить не способен.

Если после выполнения калибровки показания вызывают сомнения, рекомендуется восстановить заводские параметры и повторно проверить работу устройства.

Особенности установки нестандартного топливного бака

При установке топливного бака увеличенного объема следует учитывать, что заводской поплавковый механизм рассчитан на работу со штатным баком.

Если поплавковый механизм устанавливается без каких-либо доработок, диапазон его перемещения может оказаться значительно меньше высоты нового бака.

В результате:

– минимальное значение может стать значительно выше штатного. Например, вместо 3–4 литров приборная панель впервые увидит топливо только при наличии в баке 8–10 литров;

– максимальное значение также может оказаться значительно ниже фактического объема бака. Например, при установке 100-литрового бака приборная панель может перестать изменять показания уже при наличии в баке около 80 литров топлива.

Это не является неисправностью устройства Angara X. Причина заключается в том, что поплавок просто не проходит весь диапазон высоты нового топливного бака.

Если требуется максимально использовать возможности увеличенного бака, рекомендуется доработать поплавковый механизм.

В зависимости от конструкции бака это может включать:

– изменение формы поводка поплавка, чтобы он мог опускаться ближе к дну бака;

– увеличение длины поводка, чтобы поплавок проходил больший диапазон перемещения по высоте.

После такой доработки рекомендуется выполнить самостоятельную калибровку минимального и максимального значений, описанную выше.

В результате приборная панель сможет определять количество топлива в значительно большем диапазоне, а устройство Angara X будет отображать более точное количество литров практически во всем рабочем объеме увеличенного топливного бака.

Все современные автомобили оборудованы штатной системой контроля температуры двигателя. Однако её главный недостаток заключается в том, что водитель зачастую получает явное предупреждение слишком поздно — когда температура уже приблизилась к опасным значениям.

Да, на приборной панели обычно присутствует индикация температуры двигателя. Однако в повседневной эксплуатации водитель редко следит за ней постоянно. Во время движения внимание сосредоточено на дороге, дорожной обстановке и управлении автомобилем, поэтому постепенный рост температуры может остаться незамеченным.

Кроме того, многие владельцы настолько привыкают к штатным индикаторам температуры, что перестают обращать на них внимание, пока не появится яркое предупреждение или звуковой сигнал.

Проблема заключается в том, что штатная система предупреждения обычно срабатывает только при достижении температуры, близкой к критической. В этот момент у водителя остаётся совсем немного времени для принятия мер.

Для бензиновых двигателей кратковременная работа при повышенной температуре нередко проходит без серьёзных последствий. Однако для дизельных двигателей перегрев значительно опаснее. Высокая температура может привести к повреждению прокладки головки блока цилиндров, деформации элементов двигателя и дорогостоящему ремонту.

Поэтому наиболее правильный подход заключается не в ожидании штатного предупреждения о перегреве, а в контроле температуры заранее, когда ещё есть возможность спокойно снизить нагрузку на двигатель и предотвратить развитие проблемы.

Именно для этого в Angara X реализована система раннего предупреждения о повышенной температуре двигателя и автоматической коробки передач.

Настройка предупреждений о повышенной температуре

Angara X позволяет самостоятельно определить температуру, при достижении которой система начнёт предупреждать водителя о превышении заданного порога температуры двигателя или автоматической коробки передач.

Порог срабатывания настраивается пользователем и может быть выбран исходя из условий эксплуатации автомобиля и личных предпочтений.

Например, некоторые владельцы предпочитают получать предупреждение заранее, при незначительном отклонении температуры от привычных значений. Другие, наоборот, устанавливают более высокий порог, оставляя больший запас до момента предупреждения.

Такой подход позволяет каждому владельцу самостоятельно определить баланс между ранним информированием и количеством предупреждений.

После настройки система автоматически контролирует температуру двигателя и АКПП во время движения и не требует дополнительного вмешательства со стороны водителя.

Как работает предупреждение

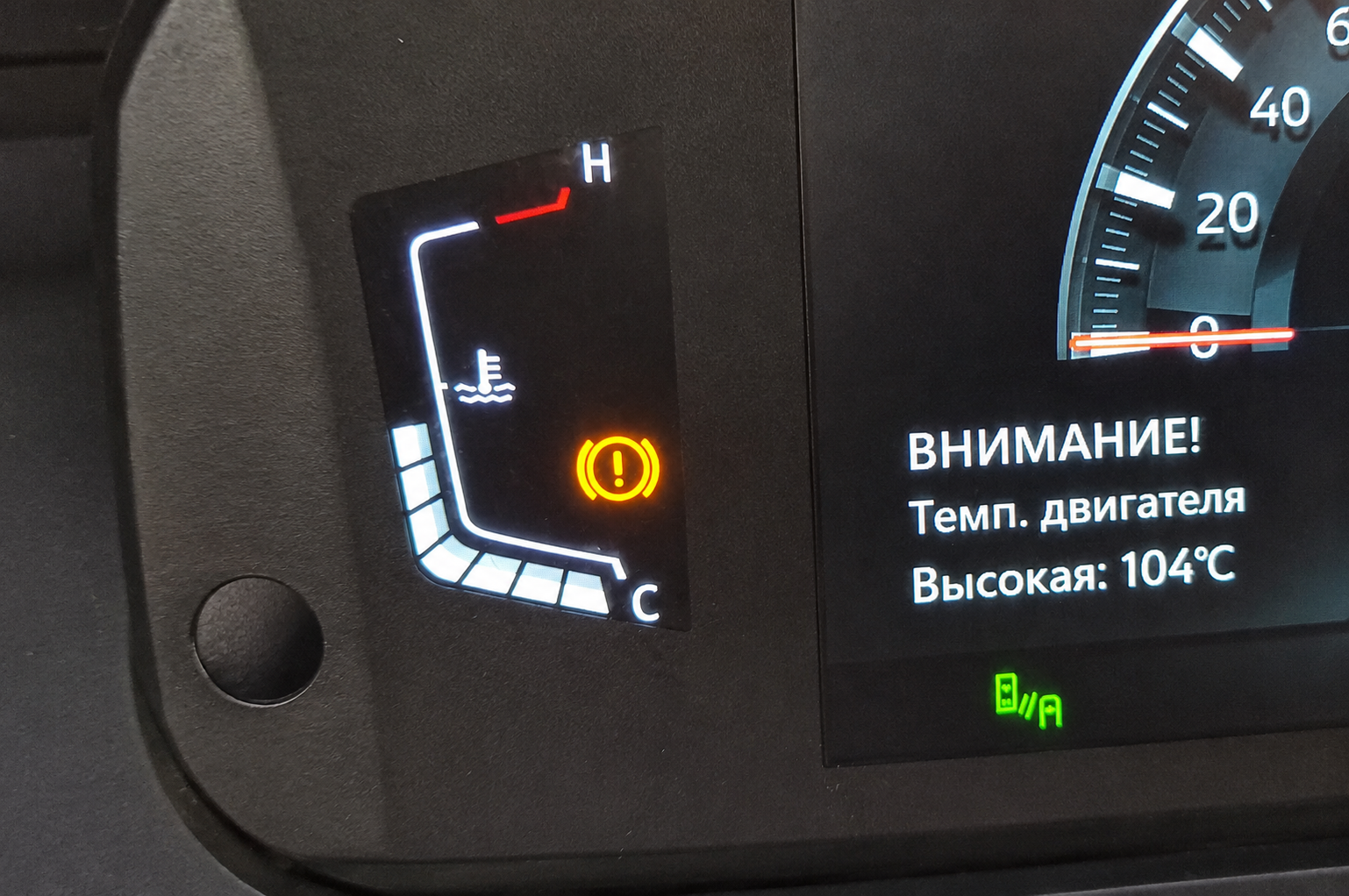

При достижении установленного пользователем температурного порога Angara X формирует предупреждение сразу несколькими способами, чтобы водитель гарантированно обратил на него внимание:

• текстовое предупреждение на приборной панели;
• звуковой сигнал;
• мигающий световой индикатор.

Для удобства пользователя предусмотрено два режима работы предупреждений:

• однократное предупреждение при достижении установленного порога;
• трёхкратное предупреждение с интервалом 30 секунд между сообщениями.

После завершения цикла предупреждений новые сообщения на экран приборной панели больше не выводятся, даже если температура продолжает оставаться выше установленного порога.

При этом мигающий световой индикатор продолжает работать и напоминает водителю о том, что температура всё ещё находится выше заданного значения.

Это позволяет избежать постоянного появления одинаковых сообщений на приборной панели и одновременно сохраняет контроль над ситуацией.

Если температура снизится более чем на 3 °C ниже установленного порога, система автоматически перейдёт в режим ожидания и подготовится к повторному срабатыванию.

При следующем превышении заданной температуры предупреждение будет сформировано повторно в соответствии с выбранным режимом работы.

Таким образом исключаются ложные повторные уведомления при незначительных колебаниях температуры около установленного порога, но при этом водитель всегда получает новое предупреждение в случае повторного роста температуры.

Как реализована световая индикация предупреждения

Для дополнительного привлечения внимания водителя Angara X использует световую индикацию на приборной панели автомобиля.

В качестве индикатора используется штатная лампа неисправности тормозной системы — оранжевый восклицательный знак в круге.

После активации функции данный индикатор начинает выполнять сразу две задачи:

• информирование о неисправностях тормозной системы;
• предупреждение о превышении установленного пользователем порога температуры двигателя или АКПП.

Важно учитывать различие режимов работы индикатора.

Частое мигание лампы означает, что температура двигателя или автоматической коробки передач превысила установленный в Angara X порог предупреждения.

Постоянное свечение индикатора, как и предусмотрено производителем автомобиля, указывает на неисправность тормозной системы и не связано с работой функции контроля температуры.

Такое разделение режимов позволяет легко определить источник предупреждения даже без вывода дополнительного сообщения на экран приборной панели.

Подключение внешнего индикатора

Для пользователей, которым требуется отдельная индикация предупреждений, в Angara X предусмотрена возможность подключения внешнего светового индикатора.

Сигнал управления выводится через контакты разъёма №5 устройства.

В качестве внешнего индикатора может использоваться обычный светодиод, контрольная лампа или другое устройство визуального оповещения.

При необходимости данный выход также может использоваться для управления промежуточным реле.

В этом случае возможности индикации практически не ограничены и зависят только от фантазии владельца автомобиля. Через реле можно подключить:

• дополнительные световые индикаторы;
• мощные сигнальные лампы;
• звуковые сигнализаторы;
• пьезоизлучатели;
• сирены;
• комбинированные светозвуковые устройства оповещения.

Таким образом предупреждение о превышении установленного температурного порога может быть реализовано в наиболее удобном для конкретного владельца автомобиля виде.

Порядок подключения внешнего индикатора и назначение контактов разъёма приведены в основной инструкции по эксплуатации Angara X.

Что делать после получения предупреждения

Предупреждение о повышенной температуре не означает, что автомобиль необходимо немедленно остановить. В большинстве случаев оно служит именно ранним уведомлением о том, что температурный режим начал выходить за привычные пределы.

После получения предупреждения рекомендуется:

• снизить скорость движения;
• уменьшить нагрузку на двигатель;
• прекратить интенсивные ускорения;
• отключить дополнительную нагрузку, если используется прицеп;
• контролировать дальнейшее изменение температуры.

Если температура продолжает расти, рекомендуется остановиться в безопасном месте и проверить состояние системы охлаждения автомобиля.

Во многих случаях своевременное снижение нагрузки позволяет быстро вернуть температуру к нормальным значениям и продолжить движение без каких-либо последствий для двигателя или трансмиссии.

Одной из особенностей штатной системы контроля уровня омывающей жидкости является то, что предупреждение может появляться значительно чаще, чем хотелось бы водителю.

Когда уровень жидкости находится вблизи минимальной отметки, поплавок датчика оказывается в пограничном состоянии. Во время движения автомобиля жидкость в бачке постоянно перемещается: при торможениях, ускорениях, прохождении поворотов и неровностей дороги. В результате поплавок может то опускаться, то всплывать, многократно вызывая срабатывание предупреждения.

Каждое такое предупреждение выводится на экран комбинации приборов и требует подтверждения нажатием кнопки Back на рулевом колесе. При длительной поездке это может происходить неоднократно и отвлекать водителя.

Однократное предупреждение за поездку

Для решения этой проблемы в Angara X предусмотрен режим однократного предупреждения о низком уровне омывающей жидкости.

При включении данной функции предупреждение выводится только один раз за поездку. После подтверждения сообщение больше не появляется до следующего запуска автомобиля, даже если датчик продолжает фиксировать низкий уровень жидкости.

Это позволяет сохранить информирование водителя о необходимости долить омывающую жидкость, но при этом исключить постоянное появление одинаковых сообщений во время движения.

Полное отключение предупреждения

Также в Angara X доступен режим полного отключения предупреждений о низком уровне омывающей жидкости.

Данная функция может быть полезна в случаях, когда поплавок датчика начинает работать некорректно.

На некоторых автомобилях встречается ситуация, когда после полного опустошения бачка поплавок остаётся в нижнем положении даже после долива жидкости. В результате система продолжает считать бачок пустым и постоянно выводит предупреждение на приборную панель.

В таком случае владелец может временно отключить индикацию низкого уровня омывающей жидкости через настройки Angara X и продолжить эксплуатацию автомобиля без появления навязчивых сообщений.

Какой режим выбрать?

Для большинства пользователей рекомендуется использовать режим однократного предупреждения за поездку. Он сохраняет контроль уровня омывающей жидкости и одновременно избавляет от повторяющихся уведомлений.

Полное отключение предупреждения рекомендуется использовать только при неисправности датчика уровня или по личному желанию владельца автомобиля.

При установке Angara X устройство штатно размещается за комбинацией приборов автомобиля. Для этого в комплект входят основные провода стандартной длины, рассчитанные именно на такое расположение блока.

В большинстве случаев стандартного комплекта проводов достаточно, и установка выполняется без каких-либо дополнительных компонентов.

Однако на некоторых автомобилях пространство за комбинацией приборов уже занято дополнительным оборудованием. Чаще всего это:

• блоки нештатной сигнализации;
• GPS-трекеры;
• дополнительные электронные модули;
• ранее установленное оборудование сторонних производителей.

В таких случаях разместить Angara X в штатном месте может быть затруднительно или невозможно.

Для решения этой задачи доступен удлинённый комплект основных проводов. Он полностью повторяет стандартный комплект, но длина жгута увеличена с 10 до 50 см. Это позволяет разместить устройство в любом подходящем месте за панелью приборов или в непосредственной близости от неё.

Нужен ли удлинённый комплект для обновления прошивки?

Этот вопрос часто возникает у пользователей, которые ранее использовали контроллер первого поколения.

В первом поколении обновление прошивки выполнялось через разъём mini-USB, расположенный непосредственно на устройстве. По этой причине некоторые владельцы заказывали удлинённый комплект проводов, чтобы установить контроллер в более доступном месте и упростить подключение ноутбука для обновления программного обеспечения.

В Angara X такая необходимость отсутствует.

Обновление прошивки выполняется через внешний USB-разъём, который выводится в удобное для пользователя место и остаётся доступным после установки устройства. Для подключения компьютера или USB-накопителя разбирать панель приборов и получать доступ к самому блоку Angara X не требуется.

Таким образом, удлинённый комплект проводов предназначен исключительно для случаев, когда штатное место установки занято другим оборудованием или по каким-либо причинам не подходит для размещения устройства.

Если установка выполняется в штатном месте, заказывать удлинённый комплект проводов не требуется.
